Capa de compressió amb morter de crescut lleuger estructural

Descripció sistema

La Barceloneta és un barri mariner de la ciutat de Barcelona, la construcció del qual es va iniciar el 1753 i es va inaugurar el 1755, amb l’objectiu de reallotjar els ciutadans que havien estat desallotjats del barri de la Ribera per construir la fortalesa de la ciutadella, i camperols nouvinguts, reconvertits en obrers.

Al tractar-se del primer barri d’expansió urbana construït fora de les muralles, se li va posar el nom de Barceloneta per reforçar la seva identitat amb la Gran Barcelona.

En aquella època, la disciplina d’urbanisme no estava inclosa a la formació d’arquitectes, per la qual cosa la direcció de nombrosos projectes va ser portada per enginyers militars. Així, en el cas de la Barceloneta, l’encarregat de la creació del barri va ser l’enginyer militar Juan Martín Cermeño, que va aplicar per al projecte criteris d’organització característics dels campaments militars, com la repetició modular, el traçat rectilini, i la claredat espacial.

Les edificacions eren inicialment cases unifamiliars de planta baixa més 1 pis, d´uns 120 m2, amb accés a dos carrers per tenir una òptima ventilació. El fort creixement demogràfic que experimenta el barri a causa de la industrialització del segle XIX, fa que els propietaris d’aquests habitatges en vulguin obtenir un rendiment econòmic i, a partir de llavors, es comença a separar la planta baixa del pis . L’augment de la pressió residencial porta a fer un pas més en la divisió dels habitatges, i apareixen els “quarts de casa”, de dimensions d’entre 28 i 35 m2, que van arribar a allotjar famílies amb un nombre elevat de membres.

El 1839 les autoritats autoritzen la construcció d’un segon pis. El 1858 la Barceloneta passa de jurisdicció militar a municipal. El 1868 l’ajuntament autoritza la construcció d’un tercer pis, i el permís per a la quarta planta es concedeix el 1872.

L’habitatge on s’han aplicat els productes de Molins, es correspon amb una d’aquestes cambres de casa, i està situada en un immoble PB+2, l’estructura horitzontal del qual (forjats) està composta per biguetes de fusta i revoltó ceràmic.

Motiu de la intervenció

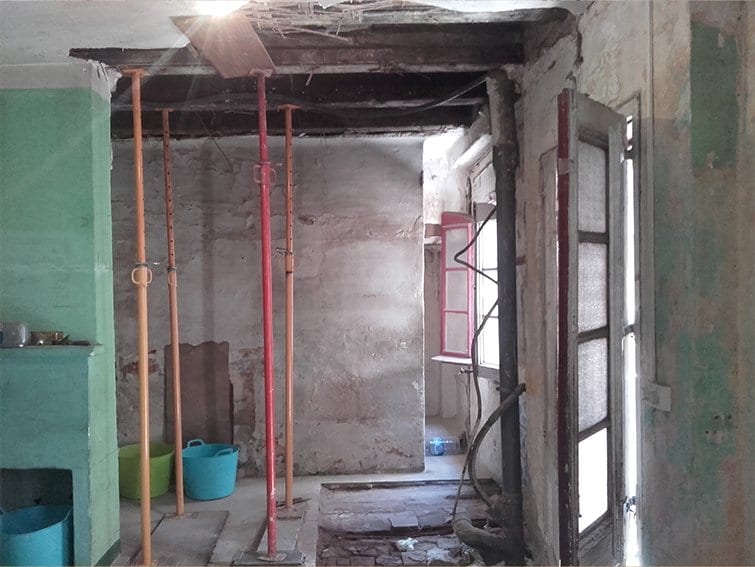

Dins del marc de rehabilitació de l’habitatge, que comprenia la seva adequació estructural, es determina aixecar algunes zones del paviment on s’observen defectes de planimetria importants, per procedir a la seva reparació i anivellació.
En realitzar aquesta operació, es comprova que:
» El paviment, constituït per lloseta ceràmica no vidriada, està col·locat sobre una capa base de morter no armada.
>» Les biguetes de fusta es troben en aparent bon estat, amb pèrdua de secció en algunes zones.

Reptes i limitacions

» Protegir la fusta de les biguetes davant l’acció de la humitat ambiental.
» Evitar que l’aigua de pastat del morter amb què es realitza la capa de compressió, afecti les biguetes de fusta.
» Obtenir una bona unió física entre les biguetes de fusta i la capa de compressió
» Obtenir unes prestacions mecàniques de capa de compressió superiors a 30 N/mm2 (a 28 dies) amb un gruix mitjà de 7 cm de morter alleugerit.

Solució Molins

» Aplicació d’una capa protectora de BETOPOX® 93 sobre la superfície de les biguetes.
» Un cop instal·lats els connectors, amb la finalitat d’afavorir l’adherència mecànica entre la capa de compressió i les biguetes, aplicació de nova capa de BETOPOX® 93 amb empolvorament d’àrid fi de quars natural mentre la resina està encara fresca.
» Instal·lació de malla electrosoldada per a repartiment de càrregues.
» Abocament del morter PROPAM® RECRESCUT LLEUGER AR per a formació de la capa de compressió .

Execució

» 1. Neteja de restes de pols de la superfície de les biguetes, i aplicació d’una primera capa de BETOPOX® 93, pont d’unió bicomponent a base de resines epoxi de baixa viscositat, amb una dotació de 150 g/m2, que actuarà com a barrera de protecció davant de la humitat ambiental. BETOPOX® 93 compleix els requeriments de la norma EN 1504-7.

Capa protecció amb betopox 93.

» 2. Instal·lació de connectors que permetin una millor unió física de les biguetes amb la capa de compressió. Aplicació de capa de BETOPOX® 93 amb una dotació de 200 g/m2, i empolvorament d’àrid de quars natural (0,4-0,9 mm) fins a saturació, mentre la resina encara està fresca. Transcorregudes 24 hores, escombrada de la superfície per eliminar l’àrid no adherit. En preparar la superfície de la bigueta d’aquesta manera, s’afavoreix l’adherència (adherència mecànica) a la mateixa de la capa de compressió.

» 3. Fixació de la malla electrosoldada (Ø 5 mm, ME 15×30)

» 4. Abocament del morter PROPAM® RECRESCUT LLEUGER AR (CT-C25-F5), micro-formigó alleugerat, per a l’execució de recrecits estructurals en gruixos de 30 a 100 mm. És un 40% més lleuger que un formigó convencional i compleix els requisits de la norma EN 13813.
L’acabat final s’ha realitzat amb un recobriment lleuger.

Nota tècnica

El morter PROPAM® RECREIXUT LLEUGER AR té tres avantatges fonamentals davant del formigó convencional a l’hora de rehabilitar estructures antigues:
» És un 40% més lleuger, cosa que permet alleugerir el pes de l’estructura
» Adquireix resistències mecàniques elevades en molt poc temps, permetent reduir els temps d’execució.
» Requereix menys gruix que el formigó, ho que redueix significativament la pèrdua d’espai útil.

La densitat d’un formigó convencional endurit és de prop de 2 a 2,2 kg/dm3 mentre que la densitat del morter PROPAM® RECRESCUT LLEUGER AR endurit és d’aproximadament 1,2 kg /dm3. Aquesta lleugeresa unida a resistències a compressió als 28 dies superiors a 25 N/mm2 permeten executar recrecits estructurals amb pesos entre un 40% i un 50% inferiors, i per tant rehabilitar forjats antics amb problemes estructurals de pes.
La baixa densitat d’aquest morter s’aconsegueix amb una cuidada granulometria d’àrids lleugers, i amb la utilització en la seva formulació d’una combinació perfectament estudiada d’additius fluïdificants i airejadors, que aconsegueixen introduir a la massa porus d’aire adequadament estabilitzats i no connectats , de manera que no es veu afectada la durabilitat ja que no contribueixen a la difusió d’aigua ni d’altres agents externs que degraden el morter. PROPAM® RECRESCUT LLEUGER AR són també bons aïllants tèrmics i acústics, degut precisament al contingut en porus d’aire estabilitzats. La conductivitat tèrmica (λ) d’aquest recrés és de 0,4 W/mk.
